AOI檢測步驟
AOI檢測步驟

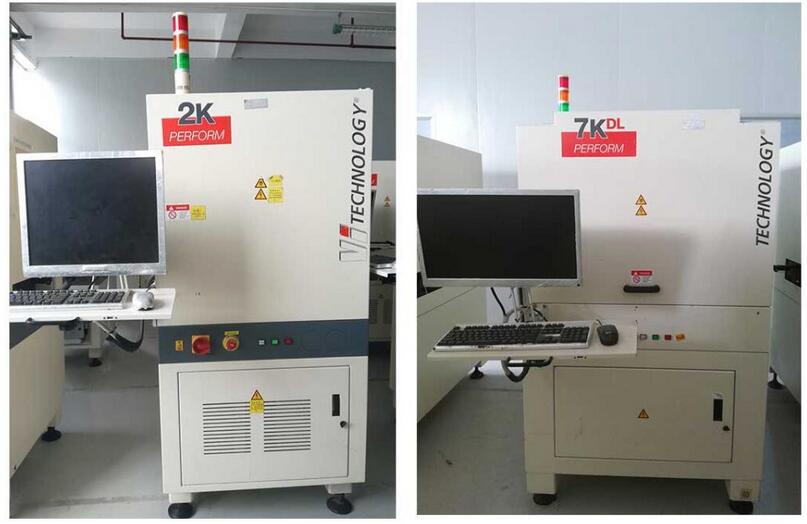

AOI是自動光學檢測機，英文(Auto Optical Inspection)的簡稱，AOI一般用于檢測焊接的品質，減少人工，提升整線的產能效率和直通率。
VI AOI
爐前與爐后AOI
爐前AOI主要是放置在多功能貼片機前，因?yàn)楝F(xiàn)在很多通訊錄產品都會加屏蔽罩，那么只能在爐前AOI先檢測屏蔽罩下的元件貼裝品質，再由多功能機貼屏蔽罩，如果是焊接后再檢查，那么爐后AOI就無法檢測屏蔽罩下的元件焊接品質。
大部分貼片加工廠都是爐后AOI，主要檢查焊接的品質，刷選出焊接不良，以免組裝包裝出貨后出問題，那么返工會更費時費力。
AOI檢測步驟
1.給AOI進行編程，將相關PCB和元件數據學習。
2.學習預測，將多塊焊接板利用光學進行檢測和算法分析，找出待測物的變化規律，建立標準的OK板模型
3.學習完成，進行在線調試，在批量生產前進行小批次試產，將試產的PCBA與OK板進行比對，合格則再人工目檢
4.對試產PCBA進行功能測試，如都正常，則開放批量生產。
AOI為何還需人工目檢
AOI在線檢測大幅提高產線的產能，可替代大量人工目檢，節省人工和提高直通率以及降低誤判率，但是有些元件比較高或引腳比較高，那么就會出現陰影或者局部暗部，AOI是光學檢測，一般這些比較難以照射到，因此可能會出現死角，那么就需要在AOI后設置一個目檢崗位，盡量減少不良產品。只不過放置了AOI，后面人工目檢可設置1-2個工作卡位即可。
